Draadglas, een type beglazing dat in het verleden (tot de begin jaren 2000) veel is toegepast in brandscheidingen. Regelmatig zijn er discussies over het moeten vervangen, danwel kunnen behouden van draadglas. Maar wanneer is het verplicht om draadglas te vervangen en in welke situaties is het mogelijk om draadglas in brandscheidingen te handhaven? In deze kennispublicatie wordt een eenduidig en helder beeld gegeven.
Brandwerendheid glas
Aan glas zonder toevoegingen is geen brandwerendheid toe te kennen. Op basis van de standaardbrandkromme (het tijds-/temperatuursverloop dat normtechnisch moet worden aangehouden) is de brandwerendheid van glas zeer beperkt. Bij thermische verschillen van meer dan 40 °C treedt breuk op, dit vindt bij bijvoorbeeld enkel glas plaats binnen één minuut.
Conclusie: er zijn toevoegingen nodig om brandwerend glas te fabriceren, hiervoor zijn meerdere oplossingsrichtingen.
Soorten draadglas

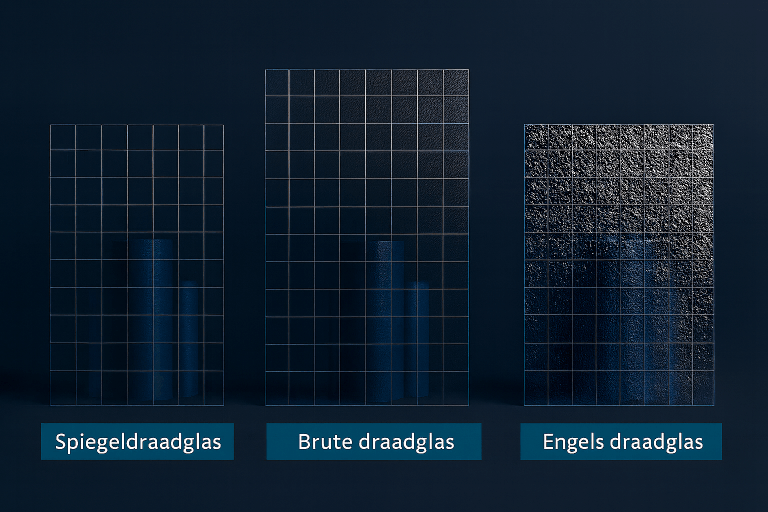

Draadglas (beglazing met draadversterking in een raster) is er in diverse vormen. Bij draadglas houdt het draadnet het glas bij elkaar ten tijde van brand. Onderstaand zijn de meest voorkomende benoemd.
- Spiegeldraadglas (tweezijdig gepolijst draadglas);
- Brute draadglas (licht geribbeld);
- Eénzijdig gehamerd draadglas (onregelmatig, licht golvend);
- Figuurdraadglas (Engels draadglas; reliëfstructuur – korrelig, gegoten glas).
Richtlijnen
Tot 1 september 2006 (voor invoering van het CE-keurmerk voor glas) is een testrapport van TNO en het Centrum voor Brandveiligheid (CVB) uit 1993 de leidraad geweest. Dit rapport (93-CVB-R0164) was gebaseerd op de twee voornaamste soorten spiegeldraadglas die op dat moment verkrijgbaar waren. Vanuit de testen werd duidelijk dat enkel spiegeldraadglas in brandscheidingen toegestaan was, andere vormen waren onvoldoende brandwerend. Geconcludeerd werd dat deze vormen niet toegepast mochten worden of toegestaan waren in brandscheidingen.
De testen waren gebaseerd op de beproevingsmethode en classificatie volgens de toen geldende NEN 6069:1991. Vanuit de testen werd duidelijk dat er een relatie bestond tussen de oppervlakte van het toegepaste spiegeldraadglas en de mate van brandwerendheid.
Destijds heeft de Nederlandse brandweer een schema opgenomen in praktijkrichtlijnen voor de beoordeling van het maximaal toe te passen oppervlak spiegeldraadglas. In dit schema was het maximaal aantal m² per wand van 2,5 x 2,5 meter vastgesteld. Hiermee werd het meest ongunstige (vierkante) segment van 2,5 m¹ bij 2,5 m¹ verstaan aangaande het oppervlak aan spiegeldraadglas.
Tot aan de publicatie van de ‘Richtlijn voor beoordeling mate van brandwerendheid bestaande puiconstructies’[1] kon spiegeldraadglas onder voorwaarden ook behouden worden in een brandscheiding met een brandwerendheid van ten minste 60 minuten. Dit is op basis van de huidige richtlijn niet meer toegestaan, het doen van een betrouwbare uitspraak over een hogere mate van brandwerendheid (ten minste 60 minuten) is niet reëel, gesteld vanuit de richtlijn.
De beoordelingsleidraad (maximale hoeveelheid spiegeldraadglas) bij bestaande constructies die sinds 2021 kan worden aangehouden is onderstaand weergegeven (de criteria zijn overeenkomstig NEN 6069):
- E-criterium (criterium vlamdichtheid): geen restricties in oppervlak;
- EW-criterium (criteria vlamdichtheid en beperking aan warmtestraling): 20 minuten – maximaal oppervlak 3,0 m² per segment (2,5 x 2,5 meter);
- EW-criterium 30 minuten – maximaal oppervlak 1,7 m² per segment (2,5 x 2,5 meter).
Expliciet wordt aangegeven dat spiegeldraadglas niet voldoet aan het I-criterium (thermische isolatie).
NEN 6069 bijlage A
Op dit moment moeten brandwerende puiconstructies geclassificeerd worden conform de NEN 6069+A1+C1:2019[2]. Dit betekent dat ook brandwerend glas beproefd en geclassificeerd moet worden op basis van Europese beproevings- en classificatienormen.
De NEN 6069 kent echter ook een niveau bestaande bouw, dat is uitgeschreven in bijlage A van de norm. Dit betreft een beoordelingsmethodiek, die gebaseerd is op de NEN 6069:1991. Benoemd moet worden dat het I-criterium niet wordt voorgeschreven vanuit deze bijlage voor ramen (zie NEN 6069 bijlage A.6.4.3.4 Nadere uitwerking voor deur-, luik- en raamconstructies).
Of bijlage A gebruikt kan en mag worden (en hiermee de m²-beoordelingen zoals aangegeven) is afhankelijk van het rechtens verkregen niveau[3] van het bouwwerk en/of het bouwdeel. Basis hiervoor is de verleende bouwvergunning of omgevingsvergunning activiteit bouwen, rekening houdende met veroudering, kwaliteitsvermindering en vernieuwde technische inzichten die ten tijde van de vergunningsverlening niet gangbaar en/of bekend waren. Geadviseerd wordt om voorafgaand aan de beoordeling van spiegeldraadglas het rechtens verkregen niveau vast te stellen.
Conclusie
Behoud van spiegeldraadglas is onder voorwaarden mogelijk in brandscheidingen. Van groot belang is te bepalen wat het rechtens verkregen niveau is, welk criterium geldt vanuit de NEN 6069 bijlage A (als deze gehanteerd mag worden) en of de toegepaste omvang van spiegeldraadglas valt binnen de toegestane oppervlaktes.
